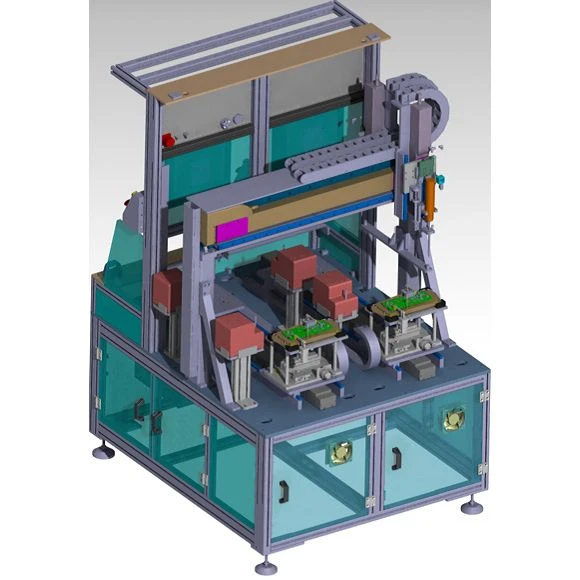

La familia de productos Display Assembly Line abarca soluciones desde semi{0}}automáticas hasta completamente automáticas para el montaje y prueba de módulos de visualización. Ofrecemos tres modelos principales: la línea semiautomática de mesa rotativa servo-, la línea semiautomática de retorno de cadena-de doble velocidad-y la línea de ensamblaje y prueba completamente automática. Estos sistemas se adaptan de manera flexible a diferentes necesidades de producción en pantallas automotrices, pantallas táctiles industriales y electrónica de consumo. Todos los modelos siguen estrictamente los estándares de electrónica automotriz para lograr alta precisión, protección estática y alta confiabilidad. Los componentes principales provienen de las mejores marcas internacionales. Se pueden ejecutar varios modelos de productos en la misma línea con capacidades de cambio flexibles. El producto integra prevención de errores visuales y trazabilidad de datos en todas las estaciones. Cada unidad se somete a pruebas integradas y producción simulada antes del envío. Después de su llegada, el sistema solo requiere conexión eléctrica para comenzar la producción.
Tres modelos para diferentes necesidades de producción
Modelo 1: Línea semi-automática de mesa servogiratoria– Este sistema compacto utiliza una estación manual más una arquitectura de mesa servogiratoria. Ocupa 7500 mm × 5100 mm con un tiempo de ciclo estándar inferior a 80 segundos por pieza. Sólo se requieren tres operadores. El proceso integra ensamblaje de piezas, ensamblaje de cables FPC, inspección visual, verificación de dimensiones por láser, atornillado automático, trazabilidad de códigos de barras y reinspección manual.
Modelo 2: Línea semiautomática de retorno de cadena de-velocidad dual– Este es un sistema de propósito general-de alto volumen-que utiliza una cadena de velocidad de doble-capa con mecanismos de elevación-de retorno para la circulación automática del transportador. El tiempo de ciclo estándar es de 40 segundos por pieza. El sistema cuenta con circulación automática de los transportistas a través de mecanismos de elevación, eliminando el transporte manual. Múltiples funciones-de corrección de errores y gestión digital están integradas con el escaneo y la inspección visual.
Modelo 3: Línea de prueba y ensamblaje completamente automática– Esta línea inteligente de alta-automatización utiliza robots multi-ejes, servocilindros y arquitectura de cadena de velocidad. El tiempo de ciclo estándar es de 50 segundos por pieza y admite cinco tipos de productos en la misma línea. La línea de ensamblaje de pantallas integra limpieza por plasma, dispensación automática de pegamento, inspección visual, unión de precisión, manejo de robots, ensamblaje de PCBA, atornillado de múltiples estaciones y pruebas funcionales completas de EOL.
Especificaciones técnicas
|
Parámetro |
Mesa servogiratoria |
Retorno de la cadena de velocidad |
Completamente automático |
|
Dimensiones |
7500×5100mm |
Personalizable |
8500×5100mm |
|
Tiempo de ciclo |
<80 sec/piece |
40 segundos/pieza |
50 segundos/pieza |
|
Operadores |
3 |
Personalizable |
Mínimo |
|
Tiempo de cambio |
<10 minutes |
Flexible |
Herramientas de cambio-rápido |
|
Precisión de posicionamiento |
±0.02mm (CMK>2.0) |
Bloques de localización ajustables |
Precisión de unión de ±0,3 mm |
|
Precisión de la visión |
±0,05 mm |
Inspección visual |
Cámaras industriales |
|
Control de par |
±5% |
Monitoreado |
Monitoreo de múltiples-estaciones |
|
Compatibilidad del producto |
Cambio rápido-de accesorios |
Productos con las mismas-especificaciones |
5 tipos de productos |
El producto completamente automático integra limpieza por plasma, dispensación automática de pegamento con inspección visual, unión robótica de precisión, ensamblaje de PCBA y atornillado, ensamblaje de soporte y atornillado, atornillado de cubierta y pruebas de rendimiento integrales de EOL. Los robots se encargan de la transferencia de material entre estaciones. El sistema cuenta con herramientas de cambio rápido-y pinzas robóticas. El producto incluye un control de calidad integral con cámaras industriales para la prevención de errores visuales. Los productos defectuosos se desvían automáticamente. Todos los datos de producción se almacenan para una trazabilidad total.
Aplicaciones y soporte
Estos sistemas son ideales para módulos de visualización de automóviles, componentes de consola central, pantallas táctiles industriales y pantallas de electrónica de consumo. Todos los modelos admiten modificaciones no estándar, personalización de accesorios y expansión de funciones. Cada unidad se somete a pruebas 100% integradas antes del envío. Se proporciona embalaje protector de calidad de exportación-. Cada línea de ensamblaje de pantallas viene con una garantía gratuita de 1 año y soporte técnico remoto de por vida. Se incluye capacitación gratuita sobre operación y mantenimiento con la documentación técnica completa.
